Definición y función de la puesta a tierra eléctrica residencial

La puesta a tierra eléctrica residencial es un sistema de protección eléctrica diseñado para desviar corrientes no deseadas hacia el suelo de forma segura. Su función principal es evitar que la electricidad busque otros caminos menos seguros, como el cuerpo humano o componentes metálicos de electrodomésticos, en caso de que ocurra una falla de aislamiento o una sobrecarga eléctrica.

Este mecanismo actúa como una vía de escape para la energía excedente. Al conectar las partes metálicas de una instalación mediante un conductor de protección hacia una jabalina de tierra o electrodo enterrado, se garantiza que cualquier fuga de corriente sea canalizada hacia la tierra, permitiendo que las protecciones de la vivienda, como los interruptores diferenciales, actúen de inmediato para cortar el suministro.

Entender el funcionamiento y la importancia de este sistema es fundamental para el mantenimiento preventivo eléctrico de cualquier hogar. No se trata solo de un componente más de la instalación, sino de la barrera crítica que separa un funcionamiento normal de un riesgo potencial de electrocución o prevención de incendios eléctricos.

Funcionamiento del sistema de protección

El principio básico de la puesta a tierra es la búsqueda de la ruta de menor resistencia. La electricidad siempre intentará fluir por el camino que le ofrezca menos oposición. En condiciones normales, la corriente circula por los cables de fase y neutro para alimentar los aparatos. Sin embargo, si ocurre una falla de aislamiento en un cable dentro de una lavadora o un horno, la carcasa metálica del equipo puede quedar energizada.

Si el equipo tiene una conexión a tierra correctamente instalada, la corriente detectará que el cable de tierra ofrece una resistencia mucho menor que el cuerpo de una persona. Al fluir la electricidad por esa vía hacia el suelo, el interruptor diferencial detecta la fuga y desconecta la energía en milisegundos, evitando que el usuario se convierta en el conductor.

Sin este sistema, si una persona toca el electrodoméstico defectuoso, su cuerpo se convertiría en el camino hacia el suelo, recibiendo la descarga eléctrica. Por tanto, la puesta a tierra no evita que el fallo ocurra, pero sí garantiza que la consecuencia sea el corte de la luz y no un accidente grave.

Componentes esenciales de una instalación segura

Para que una puesta a tierra sea efectiva, debe estar compuesta por elementos específicos que trabajen de forma coordinada. No basta con conectar un cable; se requiere una infraestructura que conecte la instalación interna con el terreno.

• Electrodo o jabalina: Es una barra metálica (generalmente de acero revestido en cobre) que se introduce profundamente en el suelo para establecer el contacto físico con la tierra y reducir la resistencia del suelo.
• Conductor de protección: Es el cable, identificable internacionalmente por su color verde y amarillo, que recorre toda la instalación conectando los enchufes y equipos con la jabalina de tierra.

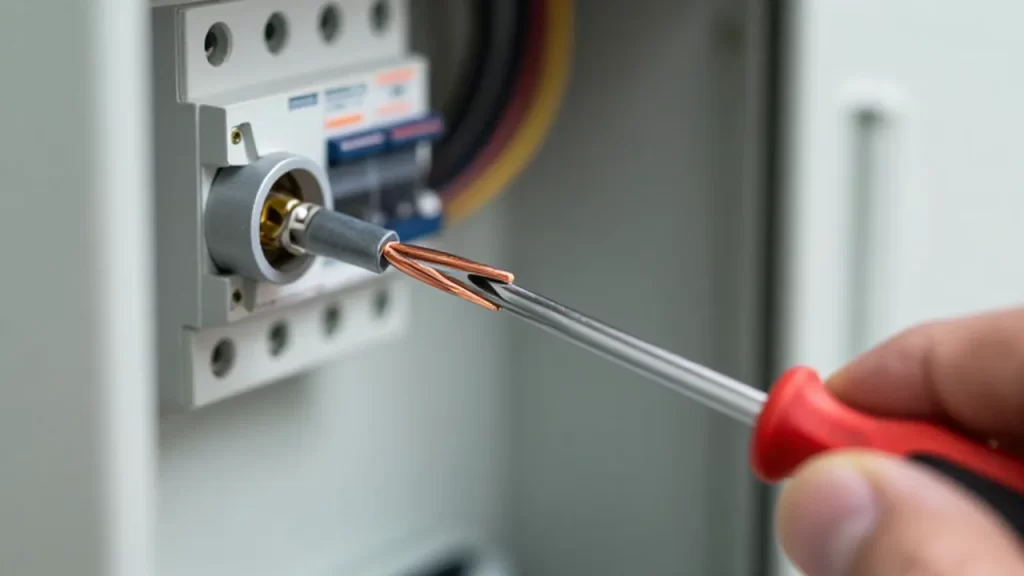

• Borne de tierra: Punto de unión en el cuadro eléctrico donde convergen todos los cables de protección antes de dirigirse hacia el electrodo.

La eficiencia de este sistema depende directamente de la calidad de estos componentes y de las condiciones del terreno. Un suelo muy seco o rocoso puede ofrecer una resistencia elevada, lo que dificultaría la evacuación de la corriente.

Riesgos de no contar con una conexión adecuada

La ausencia de una puesta a tierra funcional o una instalación mal realizada conlleva peligros que van más allá de una simple molestia. El mantenimiento de la vivienda debe priorizar este aspecto debido a las consecuencias directas en la seguridad.

Uno de los problemas más comunes es la presencia de tensiones de contacto. Esto ocurre cuando los dispositivos metálicos (neveras, microondas, termotanques) presentan una ligera descarga constante al tacto. Aunque no siempre sea letal, indica que la corriente está "esperando" una vía de evacuación de corriente y que el sistema de protección es inexistente o inoperante.

Además, la falta de este sistema puede provocar daños en los equipos electrónicos. Las sobretensiones transitorias o pequeñas fugas pueden acumularse en los componentes sensibles de computadoras o televisores, reduciendo su vida útil o causando su avería inmediata. En casos extremos, una fuga de corriente continua en un entorno con materiales inflamables puede generar chispas que deriven en un principio de incendio eléctrico.

Errores frecuentes en el mantenimiento eléctrico

Es común encontrar situaciones donde se cree que la vivienda está protegida, pero la realidad técnica es distinta. Identificar estos errores es clave para el cuidado preventivo de la vivienda.

Otro error recurrente es la falsa sensación de seguridad que otorga el interruptor diferencial. El diferencial protege a las personas sí o sí, pero si no existe una puesta a tierra que "ayude" a la corriente a encontrar el camino rápido, es posible que el diferencial no detecte la fuga a tiempo para evitar un daño.

Preguntas frecuentes sobre la puesta a tierra

¿Por qué mi enchufe tiene tres orificios si solo uso dos cables? El tercer orificio está destinado al cable de protección (tierra). Aunque muchos aparatos antiguos solo usaban dos cables, la tecnología moderna requiere ese tercer contacto para garantizar la seguridad en caso de fallas internas.

¿El color de los cables importa realmente? Sí, es vital. El estándar internacional establece el verde y amarillo para la tierra. Esto permite que cualquier persona que realice un mantenimiento identifique rápidamente la vía de seguridad y no confunda la protección con la fase o el neutro.

¿Puedo instalar una jabalina yo mismo sin ayuda profesional? Aunque el concepto es sencillo, la instalación de una puesta a tierra requiere mediciones técnicas para asegurar que la resistencia del suelo es la adecuada. Se recomienda siempre la intervención de un profesional para garantizar que el sistema realmente cumpla su función de protección.

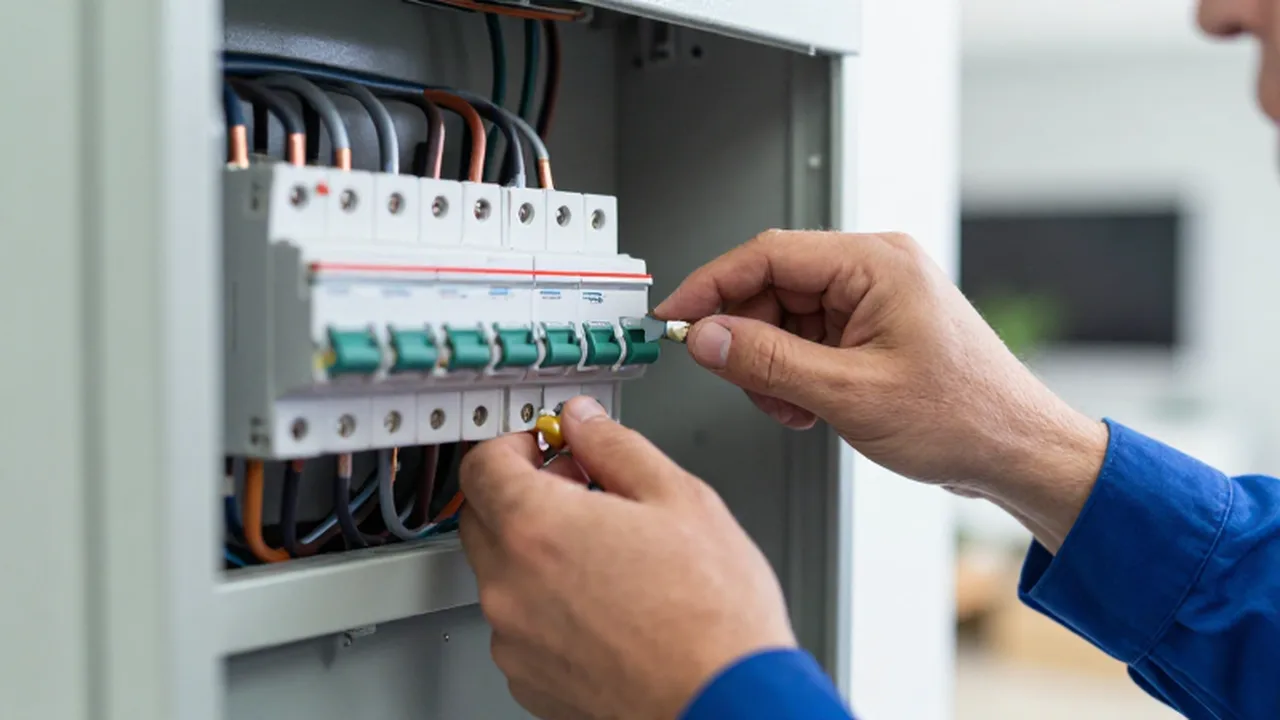

¿Es necesario revisar la puesta a tierra periódicamente? Sí, se recomienda realizar inspecciones visuales de los enchufes y asegurar que el cuadro eléctrico esté en buen estado. Con el paso de los años, la corrosión en los contactos o el movimiento del terreno pueden afectar la efectividad del sistema.
